Flat-topMüsait
01Kullanım alanları
Hangi işler için uygun?
- Tünel kalıp sistemli toplu konut
- 20+ katlı rezidans ve ofis kuleleri
- Prefabrik eleman montajı
MDT 389, 75 metre bom ucunda 3 ton taşıyabilmesiyle tünel kalıp setlerini tek vinçle döndürmeye imkân verir. 16 tonluk maksimum kapasite prekast kiriş ve büyük kalıp panelleri için yeterli rezerv bırakır.
Yüksek katlı projelerde tırmandırma ve bina ankrajıyla 150 metreye kadar kanca yüksekliğine çıkılabilir.

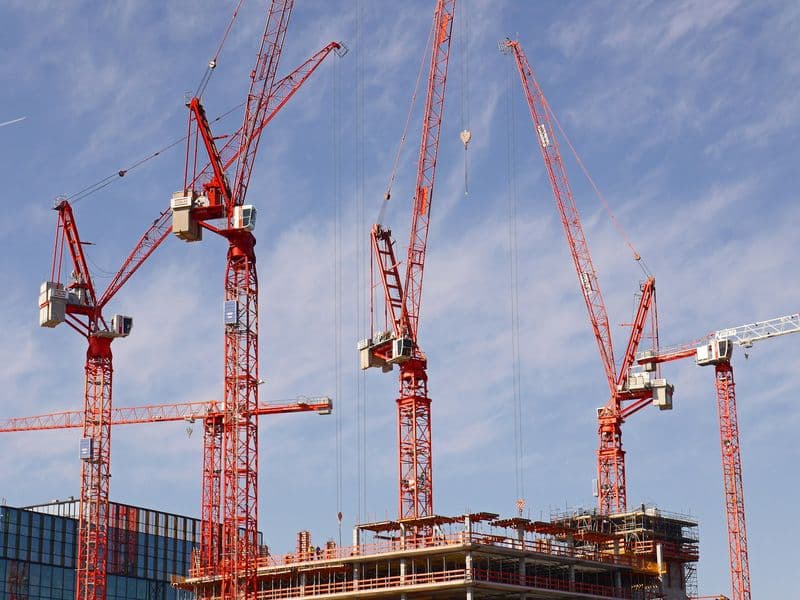

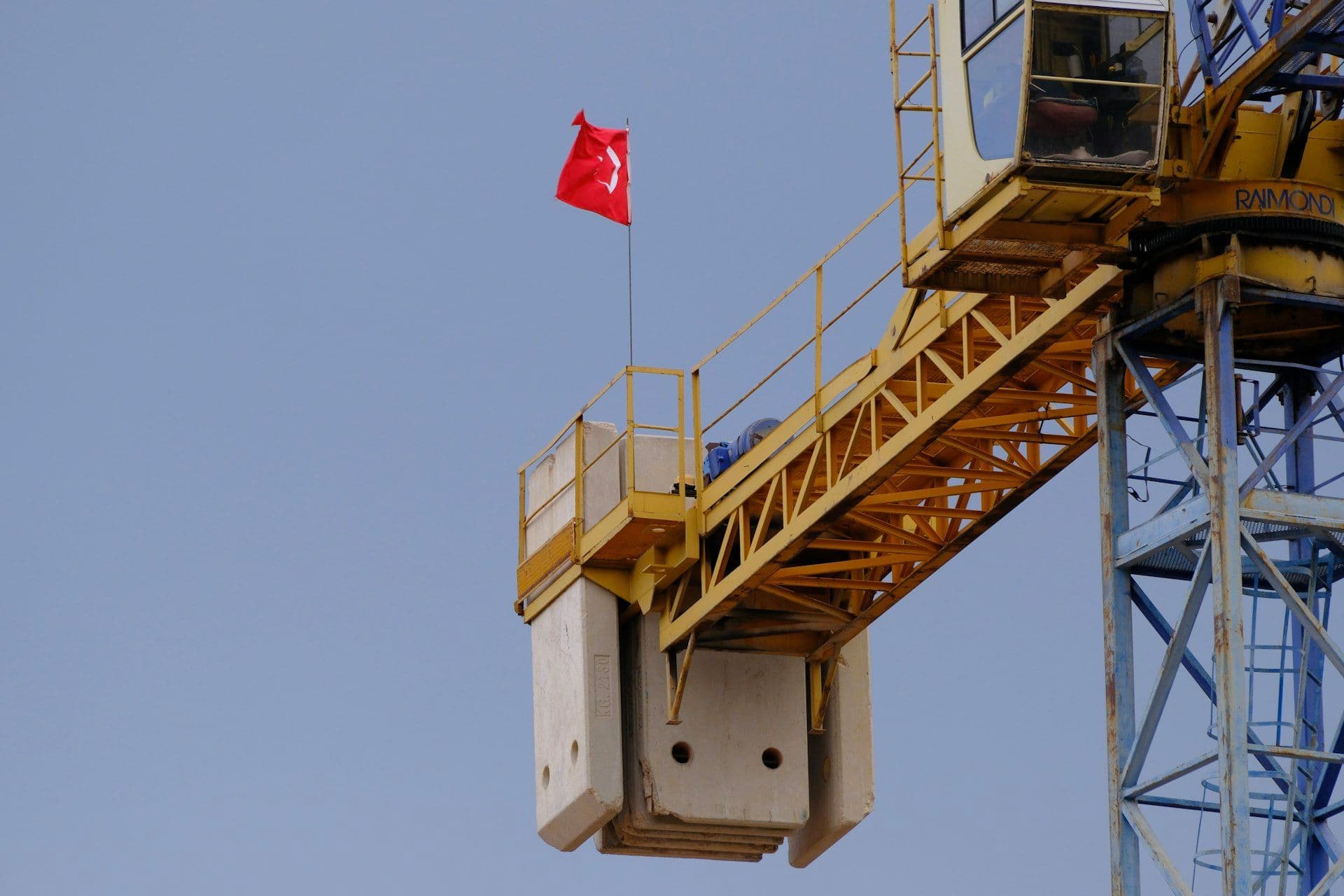

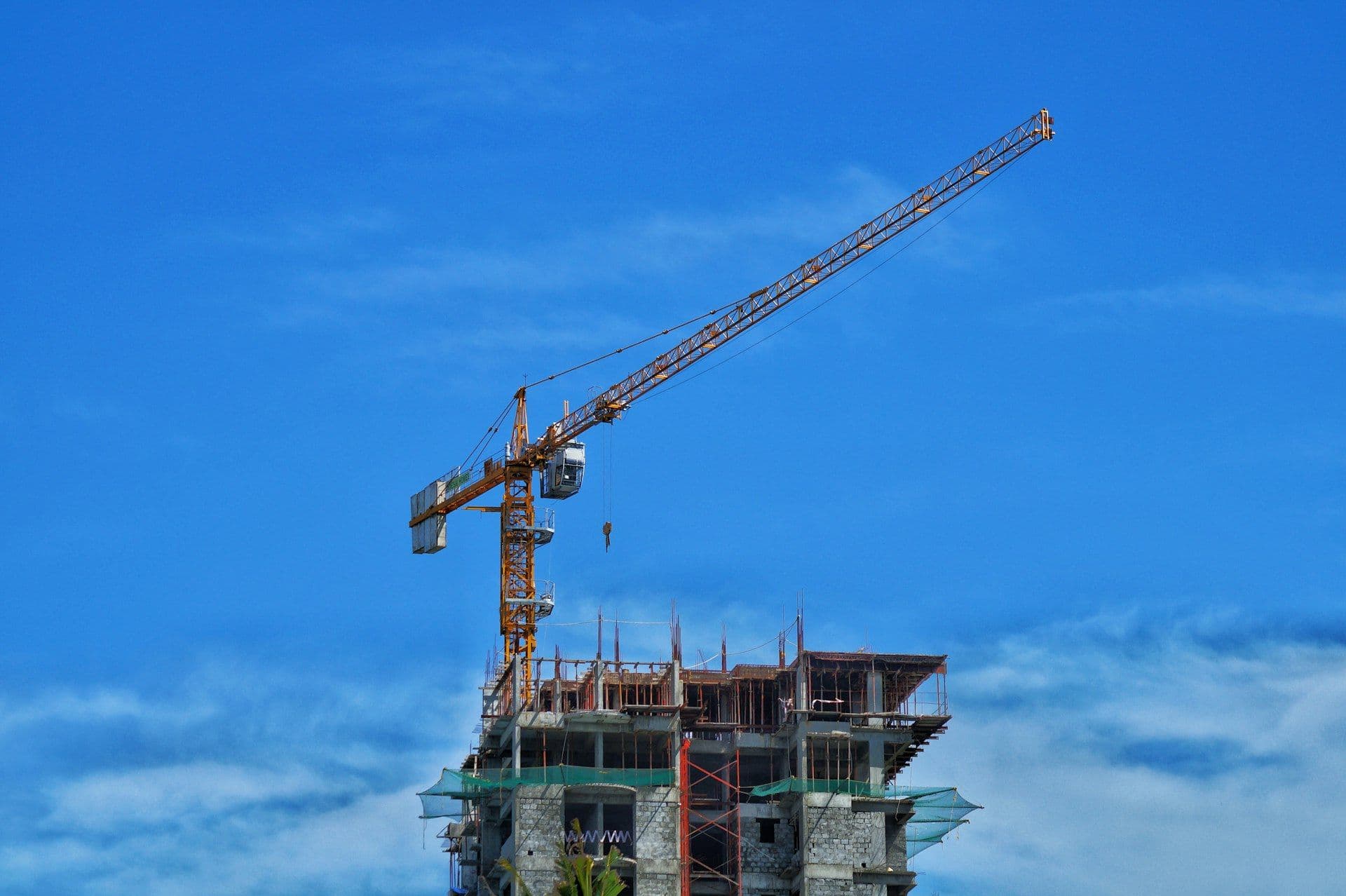

02Saha galerisi
Sahadan görüntüler
01 / 03
03Yük tablosu
Yük tablosu
İki tablo noktası arası doğrusal ara değer; kesin değer için teknik föye bakın.
| Yarıçap (m) | 11 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kapasite (kg) | 16.000 | 12.750 | 9.850 | 8.050 | 6.850 | 5.950 | 5.300 | 4.750 | 4.300 | 3.950 | 3.650 | 3.400 | 3.200 | 3.000 |
04Kanca ve şase
Kanca yüksekliği seçenekleri
- 0144,6m
- 0255,4m
- 0366,1m
Kule parça sayısına göre standart kanca yükseklikleri; ara yükseklikler keşifte belirlenir.
Şase seçenekleri
- Ankrajlı (sabit temel)
- Şaseli
05Teknik özellikler
Teknik özellikler
Teknik föyü indir (PDF)· 1 KB
Potain MDT 389 L16 teknik föy. Üreticinin resmî yük tabloları ve ölçüleri.
| Özellik | Değer | Birim |
|---|---|---|
| Kaldırma hızı | 0–105 | m/dk |
| Kaldırma motoru | 75 | kW |
| Halat çapı | 18 | mm |
| Donam | 2 / 4 | kol |
| Özellik | Değer | Birim |
|---|---|---|
| Şaryo hızı | 0–100 | m/dk |
| Özellik | Değer | Birim |
|---|---|---|
| Dönüş hızı | 0–0,8 | dev/dk |
| Özellik | Değer | Birim |
|---|---|---|
| Besleme | 400 V / 50 Hz | |
| Toplam güç ihtiyacı | 110 | kVA |
| Özellik | Değer | Birim |
|---|---|---|
| Kule kesiti | 2,0 × 2,0 | m |
| Rüzgâr limiti (çalışma) | 72 | km/s |
06Projeler
Bu modelin kullanıldığı projeler
07Benzer modeller
Benzer modeller
Flat-topKirada
Flat-topMüsait
08Teklif
Potain MDT 389 L16 için teklif alın
Teklif al
24 saatte teklifücretsiz keşiftaahhütsüz
